REGULADORES DE CARGA:
Son dispositivos esenciales que gestionan el flujo de energía entre los paneles fotovoltaicos y las baterías, protegiéndolas de sobrecargas y descargas profundas para prolongar su vida útil.
TIPOS DE REGULADORES
Existen dos tecnologías principales para la gestión de la energía solar:

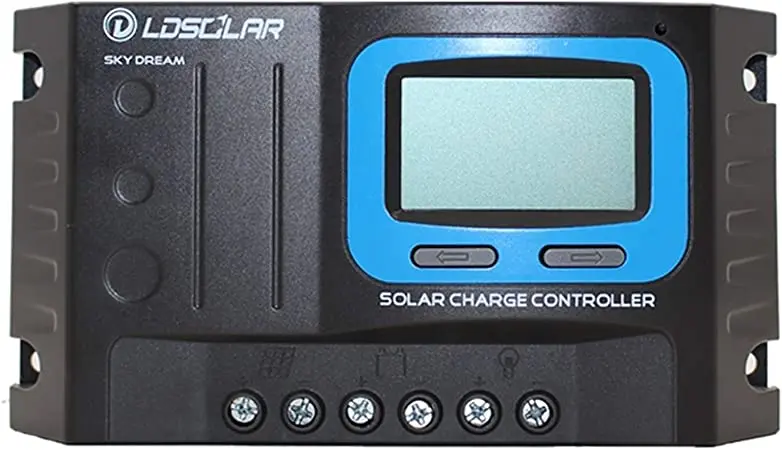

1-REGULADOR PWM (Pulse Width Modulation)
Cómo funciona:
- Conecta directamente el panel a la batería.
- Cuando la batería está cargándose, el regulador permite el flujo de corriente completa.
- Al acercarse al voltaje máximo (ej.: 14.4V en una batería de 12V), el PWM modula la corriente enviando pulsos intermitentes (encendido/apagado rápido) para mantener el voltaje estable sin sobrecargar.
Características clave:
✔ Simple y económico (ideal para sistemas pequeños).
✔ Eficiencia ~70-80% (pérdidas por incompatibilidad de voltajes).
✔ Requiere que el panel y la batería tengan voltajes similares (ej.: panel 18V → batería 12V).
✖ No aprovecha toda la potencia del panel en condiciones de poca luz o frío

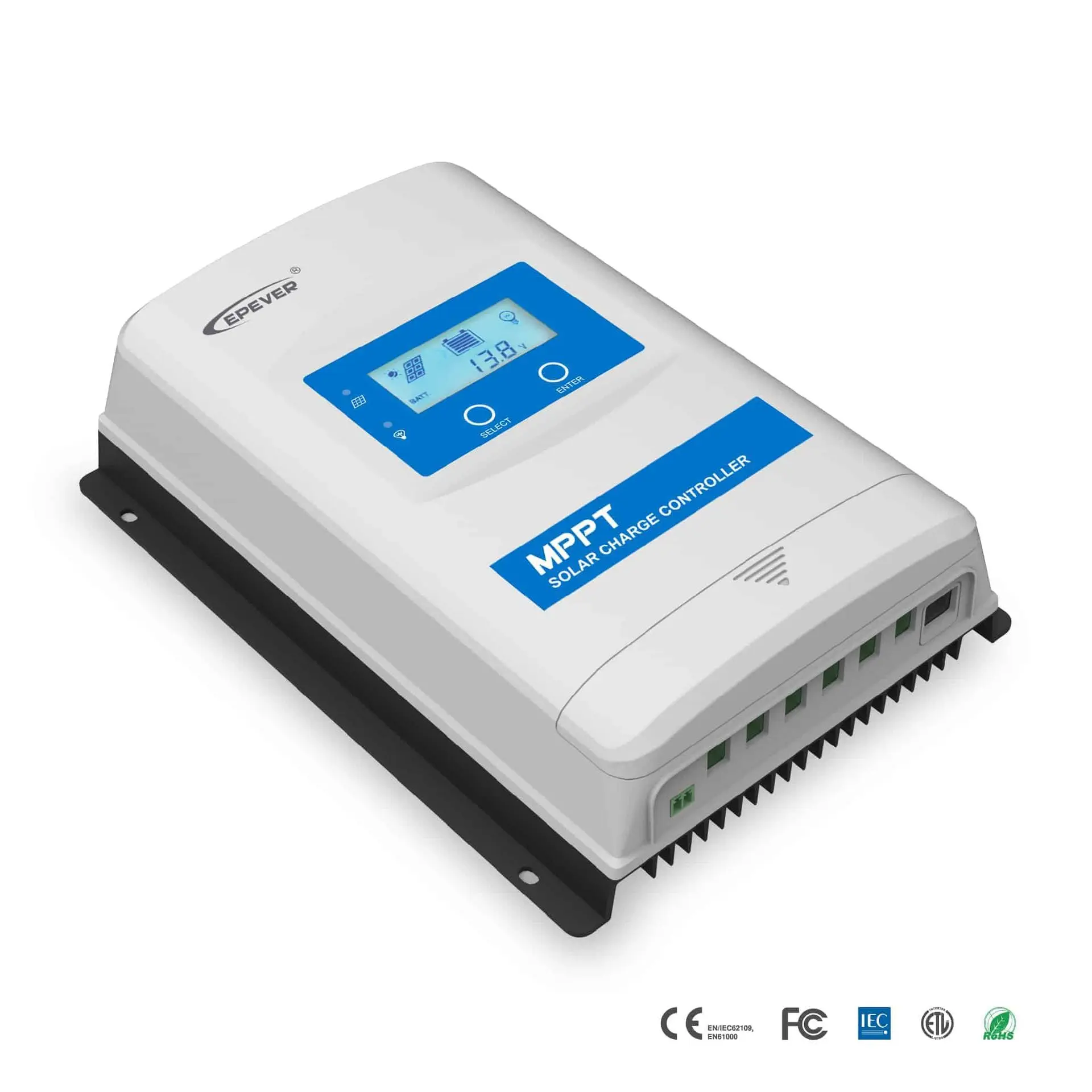

2-REGULADOR MPPT (Maximum Power Point Tracking)
Cómo funciona:
- Rastrea el punto de máxima potencia (MPP) del panel (donde genera más energía).
- Convierte el exceso de voltaje en corriente adicional (ej.: si el panel opera a 30V y la batería necesita 12V, el MPPT transforma ese voltaje extra en más amperios).
- Usa algoritmos para ajustarse a cambios de irradiación y temperatura.
Características clave:
✔ Eficiencia ~90-98% (aprovecha hasta un 30% más de energía que un PWM).
✔ Permite conectar paneles de mayor voltaje que la batería (ej.: panel 40V → batería 12V).
✔ Ideal para climas nublados o fríos (mantiene alta eficiencia).
✖ Más costoso y complejo.Sistema de bloques de creación
COMPARACION PWM vs MPPT
| Característica | PWM | MPPT |
|---|---|---|
| Principio | Interruptor rápido ON/OFF | Conversión DC-DC + algoritmo |
| Eficiencia | 70-80% | 92-98% |
| Voltaje entrada | ≈ Voltaje batería | 2-5× mayor que batería |
| Paneles en serie | Ineficiente | Ideal |
| Clima frío | Bajo rendimiento | Alto rendimiento |
| Sombreado | Baja tolerancia | Mayor tolerancia |
| Pérdidas | Altas (disipación calor) | Mínimas (2-5%) |
| Costo | $20-$100 | $100-$800+ |
| Complejidad | Simple | Compleja |
| Tamaño | Compacto | Más grande |
| Tiempo carga | Lento | Rápido (+30% eficiencia) |
| Baterías compatibles | Solo plomo-ácido | Litio y plomo-ácido |
| Flexibilidad | Limitada | Alta |
| Vida útil | Larga | Depende de calidad |
| Mantenimiento | Bajo | Moderado |
| Mejor uso | Sistemas <400W | Sistemas >500W |
Eleccion del regulador adecuado
- Elige PWM si:
- Tienes un sistema de 12V/24V con 1-3 paneles.
- El clima es estable y soleado.
- Priorizas simplicidad y bajo costo.
- Elige MPPT si:
- Usas paneles en serie o alto voltaje (ej: 48V sistemas).
- El clima es variable (nublado/frío).
- Quieres maximizar autonomía en off-grid.
Es un punto clave: en la actualidad, es muy común encontrar el regulador de carga integrado dentro de los llamados inversores cargadores o inversores híbridos.
Estas son las ventajas y diferencias de tenerlo incorporado:
- Equipo "Todo en Uno": El inversor híbrido centraliza tres funciones en una sola caja: transforma la corriente (DC a AC), gestiona la carga de los paneles (Regulador) y carga las baterías desde la red eléctrica o un generador (Cargador).
- Instalación simplificada: Al venir integrado, se reduce el cableado externo, se ahorra espacio y la configuración del sistema es mucho más rápida.
- Comunicación nativa: El regulador interno se comunica perfectamente con el inversor, permitiendo que todo el sistema trabaje bajo la misma lógica de prioridad (por ejemplo, decidir si usar primero la energía solar o la de las baterías).
- Suelen ser MPPT: En los equipos híbridos modernos, el regulador incorporado suele ser de tecnología MPPT, lo que garantiza una alta eficiencia sin necesidad de componentes extra.
¿Cuándo se usa por separado?
Generalmente se compra un regulador independiente cuando el sistema es muy pequeño (solo para cargar una batería y usar luces LED) o cuando se busca redundancia: si falla un regulador externo, solo cambias esa pieza; si falla el de un equipo integrado, podrías perder todas las funciones del sistema a la vez.
